Konfigurasi Dasar PC-Router dengan Windows 2003 Server
Perkembangan ilmu teknologi dalam sistem IT dan jaringan menuntut kita untuk selalu menyadari bahwa kebutuhan akan jaringan sangat diperlukan dimasa – masa mendatang. Kita bisa melihat bahwa kebutuhan kita sehari – hari saat ini sudah sangat erat sekali hubungannya dengan komputerisasi baik itu yang di desain untuk berdiri sendiri (Stand Alone) ataupun yang sudah bisa berinteraksi dengan dunia maya (Internet).
Sejalan dengan perkembangan teknologi dalam sistem jaringan dan IT maka perkembangan perangkat dan peralatan IT dan Jaringan juga ikut mengambil andil yang besar untuk mendukung sistem informasi dan jaringan yang semakin hari semakin canggih. Peralatan dan perangkat yang mendukung sistem jaringan seperti Router, Switch, Hub, Bridge, Repeater, Modem dan yang tak kalah pentingnya adalah unit komputer itu sendiri.
Dengan perkembang itu dibutuhkan tenaga-tenaga terampil yang dapat mengetahui dan mengerti bagaimana proses dan prinsip kerja dari peralatan-peralatan tersebut diatas. Kita bisa ambil contoh untuk mempelajari dan mengerti akan proses yang berjalan pada Router, paling tidak kita membutuhkan perangkat-perangkat router yang saat ini harganya cukup mahal dan variatif. Terkadang keinginan kita untuk belajar dan keingintahuan terkubur dengan kondisi dana yang harus kita keluarkan untuk mempelajari satu sistem dalam ilmu jaringan. Karena memang tidak bisa kita elakkan bahwasanya perangkat dan peralatan jaringan merupakan barang yang masih di kategorikan cukup mahal.
Untuk itu dalam kesempatan ini, kita akan berbagi ilmu dan pengetahuan, bagaimana kita bisa belajar dan mengerti proses yang terjadi pada router (Perangkat Routing) tanpa harus membeli perangkat Router yang cukup mahal itu. Dalam hal ini kita akan menggunakan Personal Computer (PC) yang mungkin kita sudah miliki di rumah sebagai Router yang dikenal dengan PC-Router. Kita akan menggunakan sistem operasi Windows. Kenapa kita memilih windows, kerana sistem operasi windows ini sudah familiar dikalangan masyarakat Indonesia dan penggunaannya User Friendly.
Routing (Perutean) merupakan cara bagaimana suatu trafik atau lalu lintas dalam jaringan dapat menentukan lokasi tujuan dan cara tercepat menuju ke tujuan tersebut sesuai dengan alamat IP yang diberikan. Perutean secara static dibagi menjadi 2 jenis yaitu :
1. Default Gateway
2. Static Route
Penggunaan Default gateway dan static route tersebut diatas dapat kita perhatikan sesuai dengan kebutuhan kita pada saat mendesain suatu jaringan, apakah route yang dibuat agak kompleks atau sederhana.
Untuk desain route sederhana kemungkinan besar dapat digunakan dengan menggunakan default gateway. Tetapi seandainya kondisi jaringan sudah begitu kompleks dapat kita menggunakan routing static atau kedua-duanya secara kombinasi yakni menggunakan dafault gateway dan static route pada titik-titik tertentu.
PC Router adalah Personal Computer (PC) yang digunakan sebagai Router (routing) biasanya yang digunakan adalah PC – Multihomed yaitu Komputer yang memiliki lebih dari 1 NIC ( Network Interface Card).
Kebutuhan yang diperlukan dalam mendesain jaringan dengan PC Route adalah :
1. Komputer (Pada kasus ini menggunakan Komputer dengan Teknologi Pentium 4 dengan
Sistem Operasi Windows 2000 Server atau 2003 Server)
2. Kartu Jaringan (NIC) 2 buah atau lebih
3. Kabel jaringan
4. Switch
I. Pendahuluan
Jaringan Komputer adalah sebuah kumpulan dari komputer, printer, dan peralatan lainnya yang terhubung dalam satu kesatuan dan membentuk suatu sistem tertentu. Informasi bergerak melalui kabel atau tanpa kabel sehingga memungkinkan pengguna jaringan komputer dapat saling bertukar informasi (data), mencetak pada printer yang sama dan dapat secara simultan menggunakan program aplikasi yang sama.
Ada beberapa pembagian dari jenis-jenis jaringan yaitu :
1. LAN (Local Area Network) merupakan jaringan milik pribadi didalam gedung atau kampus
yang berukuran sampai dengan beberapa kilometer. LAN sering digunakan untuk
menghubungkan komputer-komputer pribadi dan workstation dalam kantor atau perusahaan
untuk pemakaian bersama dan saling bertukar informasi.
2. MAN ( Metropolitan Area Network) merupakan versi LAN yang berukuran lebih besar,
biasanya menggunakan teknologi yang sama dengan LAN. MAN dapat mencakup
kantor-kantor perusahaan yang letaknya berdekatan atau juga sebuah kota dan dapat
dimanfaatkan untuk keperluan pribadi atau umum. MAN mampu menunjang data dan suara
bahkan dapat digunakan untuk aplikasi TV kabel.
3. WAN ( Wide Area Network) jangkauannya mencakup daerah geografis yang luas seringkali
mencakup negara bahkan benua. Teknologi yang digunakan hampir sama dengan LAN.
4. INTERNET (Interconnected Network) jangkauannya mencakup seluruh dunia yang
merupakan gabungan dari LAN,WAN, dan MAN yang ada.
Topologi jaringan secara fisik dapat dibagi lagi menjadi 4 secara umum :
1. Mesh
a. Keuntungan
1. Reliabilitsanya Baik
b. Kerugian
1. Jaringan sangat mahal
2. Tidak efesien dalam pengembangan
2. Bus
a. Keuntungan
1. Hemat Kabel
2. Layout Kabel Sederhana
3. Mudah dalam pengembangan
b. Kerugian
1. Deteksi dan Isolasi kesalahan sangat kecil
2. Kepadatan Trafik
3. Bila salah satu dari klien mengalami gangguan maka jaringan tidak bisa berfungsi.
4. Diperlukan repeater untuk hubungan jarak jauh.
3. Ring
a. Keuntungan
1. Hemat Kabel
b. Kerugian
1. Peka terhadap kesalahan sama seperti Bus topologi
2. Pengembangan jaringan lebih kaku
4. Star
a. Keuntungan
1. Paling Fleksibel
2. Pemasangan dan perubahan yang terjadi pada salah satu klien tidak mempengaruhi klien lain dan jaringan
3. Control terpusat
4. Mudah deteksi error
5. Kemudahan pengelolaan jaringan
b. Kerugian
1. Perlu penanganan khusus
2. Control terpusat menjadi elemen kritis yaitu HUB atau SWITCH
Begitulah secara umum dan konsep tentang Komunikasi Data dan Jaringan yang perlu kita ketahui bersama. Sehingga kita dapat mengambil manfaat dari penggunaan jaringan yang digunakan selama ini antara lain ; resources sharing, hemat biaya, dan ketersediaan kebutuhan yang tinggi.
II. IP Address dan Subnet Mask
IP Address (Alamat IP) adalah identitas khusus yang digunakan untuk memberikan tanda atau alamat pada sebuah paket data atau pada suatu sistem computer. Konsep dasar pengalamatan (IP Address) di internet adalah awalan (prefix) pada IP Address dapat digunakan sebagai dasar pengambilan keputusan dalam pemilihan rute paket data ke alamat tujuan. Sebelum anda memasuki aspek-aspek lebih jauh tentang IP Address, kiranya penting untuk mengerti lebih dahulu beberapa hal fundamental dari IP Address itu sendiri. Untuk IPv4 digunakan bilangan 32 Bit.
Kelas-kelas IP address yang umum digunakan terdiri dari :
1. Kelas A : 1 – 126 dengan batasan 1.0.0.0 – 126.255.255.254
Dengan Broadcast Address 126.255.255.255
Subnet Masknya : 255.0.0.0
2. Kelas B : 128 – 191 dengan batasan 128.0.0.0 – 191.255.255.254
Dengan Broadcast Address 191.255.255.255
Subnet Masknya : 255.255.0.0
3. Kelas C : 192 – 223 dengan batasan 192.0.0.0 – 223.255.255.254
Dengan Broadcast Address 223.255.255.255
Subnet Masknya : 255.255.255.0
IP Address dengan IP 127 tidak digunakan karena sudah digunakan sebagai IP Local
(loopback IP Address).
III. Routing
Routing (Perutean) merupakan cara bagaimana suatu trafik atau lalu lintas dalam jaringan dapat menentukan lokasi tujuan dan cara tercepat menuju ke tujuan tersebut sesuai dengan alamat IP yang diberikan.
Perutean secara static dibagi menjadi 2 jenis yaitu :
1. Default Gateway
2. Static Route
Penggunaan Default gateway dan static route tersebut diatas dapat kita perhatikan sesuai dengan kebutuhan kita pada saat mendesain suatu jaringan, apakah route yang dibuat agak kompleks atau sederhana.
Untuk desain route sederhana kemungkinan besar dapat digunakan dengan menggunakan default gateway. Tetapi seandainya kondisi jaringan sudah begitu kompleks dapat kita menggunakan routing static atau kedua-duanya secara kombinasi yakni menggunakan dafault gateway dan static route pada titik-titik tertentu.
Perhatikan kondisi jaringan berikut
Dari desain jaringan diatas kita dapat melihat bagaimana mengkonfigurasikan Default gateway dan kapan static route diperlukan. Nanti akan dijelaskan lebih lanjut bagaimana mengkonfigurasikan default gateway dan static route pada router yang dalam hal ini kita menggunakan PC Router.
Tabel routing terdiri atas entri-entri rute dan setiap entri rute terdiri dair IP Address, tanda untuk menunjukkan ruting langsung atau tidak langsung, alamat router dan nomor interface, lihat tabel routing dibawah ini,
Penjelasan tentang Tabel routing diatas :
0.0.0.0 menunjukkan router default, alamat 172.16.7.21
127.0.0.0 Jaringan Loopback. Tiap datagram yang yang dikirim ke 127.0.0.0 akan dirutekan ke 127.0.0.1 dan direfleksikan balik.
172.16.0.0 Alamat jaringan. Datagram yang ditujukan ke jaringan ini akan dirutekan melalui adapter 172.16.7.21.
172.16.7.21 Alamat Network Adapter Host. Perhatikan datagram yang dikirimkan ke alamat ini akan dirutekan kembali ke Loopback.
172.16.255.255 Alamat Broadcast untuk jaringan 172.16.0.0. Broadcast akan dirutekan ke jaringan melalui adapter 172.16.7.21. Entri akan seperti ini harus ditambahkan bila pesan broadcast akan dirutekan ke jaringan remote.
224.0.0.0 Alamat multicast yang digunakan secara internal oleh windows.
255.255.255.255 Alamat Broadcast local (router tidak meneruskan broadcast ke jaringan lain).
IV. Konfigurasi dan Aplikasi PC Router
PC Router adalah Personal Computer (PC) yang digunakan sebagai Router (routing) biasanya yang digunakan adalah PC – Multihomed yaitu Komputer yang memiliki lebih dari 1 NIC ( Network Interface Card).
Kebutuhan yang diperlukan dalam mendesain jaringan dengan PC Route adalah :
1. Komputer (Pada kasus ini menggunakan Komputer dengan Teknologi Pentium 4 dengan
Sistem Operasi Windows 2000 Server atau 2003 Server)
2. Kartu Jaringan (NIC) 2 buah atau lebih
3. Kabel jaringan
4. Switch
Konfigurasi PC Router Dengan Default Gateway
Konfigurasi PC Router dengan default gateway ini sangat mudah dapat kita lakukan dengan :
1. Siapkan 2 buah komputer yang memiliki 2 buah NIC yang ada di dalamnya dan menggunakan system Operasi Windows 2000 atau 2003 server (PC – Multihomed)
2. Siapkan juga 3 buah komputer sebagai klien dari PC Router dengan spesifikasi terserah anda (Windows 98, Me, 2000, atau XP)
3. Konfigurasikan jaringan anda seperti gambar dibawah ini,
Mekanisme pencarian tujuan dari gambar diatas adalah :
- Untuk mekanisme tujuan dari komputer A ke komputer C, pertama sekali komputer A akan menanyakan alamat IP yang dituju ke PC Router 1 melalui gateway 192.168.10.1 karena
rute yang diberikan oleh komputer A adalah ke gateway 192.168.10.1 yang merupakan
alamat IP NIC 1 pada PC Router 1. Kemudian PC Router 1 akan memeriksa pada table
routing yang dimiliki oleh PC Router.
Net Address Langsung/Tidak Route No. Interface 192.168.10.0
128.10.0.0 Langsung
Setelah memeriksa pada table routing yang dimiliki oleh PC Router 1 dan ternyata tidak dimiliki olehnya, maka rounting akan diarahkan menggunakan default gateway yang dimiliki oleh PC Router 1 ke PC Router 2 melalui gateway 128.10.1.2. PC Router 2 akan memeriksa table routing yang dimilikinya,
Net Address Langsung/Tidak Route No. Interface 128.10.0.0
10.0.0.0 Langsung
Pada pengecekan table routing yang ada di PC Router 2 ditemukan network address dengan IP 10.0.0.0 yang sesuai dengan network address IP tujuan yaitu 10.10.10.100 (komputer C). Maka mekanisme pencarian IP address telah selesai.
4. Setelah komputer diset sedemikian rupa sesuai dengan gambar, maka langkah selanjutnya
pada PC Router konfigurasikan IP Address seperti gambar dibawah ini.
Karena setiap PC Router memiliki 2 buah NIC maka LAN Properties yang terlihat diatas
hanya untuk 2 NIC pada PC Router 1 dan 2 yang terhubung ke jaringan 192.168.1.0.
5. Kemudian jalankan service routing yang ada pada administration tool pada Windows 2000
server atau Windows 2003 server. Dengan langkah-langkah sebagai berikut :
a. Routing and Remote Access Administrative Tools Program Pada Windows 2003 buka
Start
b. Klik Next dan pilih “Custom Configuration”
c. Klik next dan ceklist “LAN Routing” terdapat banyak pilihan yang bias kita buat disana.
Tapi untuk konfigurasi dasar ini kita akan konsentrasi pada LAN Roouting terlebih dahulu.
d. Setelah memilih LAN Routing, maka selesai sudah konfigurasi Remote Access dan Routing untuk tahap awal.
e. Buka windows “Routing and Remote Access”.
f. Aktifkan Routing dan Remote Access dengan cara mengklik kanan Server dan klik
“Configure and Enable Routing and Remote Access”
g. Beginilah windows Routing jika sudah aktif, pada label dekat tulisan server akan berwrna
hijau
h. Konfigurasi selesai dan PC Router sudah siap digunakan Setting IP Address hanya dengan 1 NIC untuk konfigurasi PC-Router
Pada awalnya kita sudah memiliki pemikiran bahwa PC yang dapat digunakan sebagai PC Router adalah Personal Computer yang memiliki lebih dari 1 NIC. Pemikiran untuk menggunakan hanya 1 NIC adalah bahwasanya Perangkat Router sesungguhnya (red : yang bukan PC) itu hanya memiliki 1 NIC. Setelah dilakukan percobaan dengan menggunakan hanya 1 NIC .pada PC Router efektif penggunaan IP Address untuk 1 NIC adalah sekitar 5 IP Address.
a. Setting IP address dengan 1 NIC.
b. Klik “Advanced” akan muncul windows seperti gambar 24, kemudian klik “add” untuk
menambah IP address.
c. Setelah ditambahkan akan, maka akan muncul seperti gambar dibawah ini,
d. Setelah IP address dikonfigurasikan maka akan muncul pada Windows Routing dan Remote
Access.
e. Untuk melihat table routing bisa dilihat seperti gambar dibawah ini, klik kanan pada Static
Route dan pilih “Show IP Routing Table”
f. Setelah Routing aktif, maka PC Router sudah berfungsi sebagai router dan sudah dapat
digunakan.
6. Konfigurasi Komputer Klien yaitu komputer 1,2, dan 3 sesuai dengan IP Address yang tertera pada desain gambar jaringan yang ada diatas.
7. Selasai dan silahkan dicoba PC Router anda.
Dengan Static Route Konfigurasi PC Router dengan menggunakan Static Route sedikit
memerlukan kejelian kita sebagai administrator jaringan untuk menentukan penggunaan
Static Route pada PC Router. Langkah-langkah konfigurasi PC Router dengan menggunakan
Static Route adalah sebagai berikut :
1. Siapkan 2 buah komputer yang memiliki 2 buah NIC yang ada di dalamnya dan
menggunakan system Operasi Windows 2000 atau 2003 server (PC – Multihomed)
2. Siapkan juga 3 buah komputer sebagai klien dari PC Router dengan spesifikasi terserah
anda (Windows 98, Me, 2000, atau XP)
3. Penambahan static route pada PC router adalah dengan menggunakan perintah :
C:/>route add [net_id] netmask [netmask sesuai dengan net_id] [interface/gateway]
Contoh :
C:/>route add 128.10.0.0 netmask 255.255.0.0 128.10.1.1
4. Konfigurasikan jaringan anda seperti gambar dibawah ini,
Mekanisme pencarian tujuan dari gambar diatas adalah :
Pada konfigurasi PC Router sesuai dengan gambar diatas kita akan menggunakan static
route murni maksudnya adalah pada konfigurasi kali ini tidak menggunakan default
gateway sedikitpun.
a. Untuk PC Router 1 harus ditambahkan static route sebanyak 2 yaitu :
C:/> route add 128.10.0.0 netmask 255.255.0.0 128.10.1.1
C:/> route add 10.0.0.0 netmask 255.0.0.0 128.10.1.2
Maksud dari penambahan 2 static route diatas adalah agar trafik data yang bergerak
pada jaringan 192.168.10.0 dapat mengenal jaringan 128.10.0.0 dan 10.0.0.0
b. Untuk PC Router 2 harus ditambahkan static route juga sebanyak 2 yaitu :
C:/> route add 128.10.0.0 netmask 255.255.0.0 128.10.1.2
C:/> route add 192.168.10.0 netmask 255.255.255.0 128.10.1.1
Maksud dari penambahan 2 static route diatas adalah agar trafik data yang bergerak
pada Jaringan 10.0.0.0 dapat mengenal jaringan 128.10.0.0 dan 192.168.10.0
c. Kedua PC Router menggunakan konfigurasi PC Router dimaksudkan agar siklus trafik
maju mundur dapat berlangsung.
5. Lakukan langkah-langkah seperti langkah no. 4 sampai dengan 7 sesuai dengan langkah
konfigurasi PC Router menggunakan Default Gateway.
6. Coba perhatikan Tabel Routing setelah diberikan static Route pada PC Router dengan
mengetikka :
C:/> route print
Kombinasi Default Gateway dan Static Route
Penggunaan kombinasi Konfigurasi PC Route dengan default gateway dan static route ini
diterapkan pada jaringan yang sudah sedikit kompleks. Kerumitan desain jaringan yang
dihadapi sehingga dibutuhkannya kombinasi konfigurasi ini adalah terjadinya proses looping
pada jaringan.
Perhatikan gambar berikut :
Perhatikan Mekanisme Looping yang terjadi pada gambar 31. Berpedoman dengan mekanisme routing default gateway yang sudah dicoba sebelumnya, kita akan mendapatkan pada PC Router B dan C akan mengalami proses looping karena jaringan 128.4.0.0 tidak mengenal jaringan 128.1.0.0 karena kalau dengan menggunakan default gateway saja tabel routingnya tidak mengenal adanya jaringan 128.1.0.0. Maka pada Router B akan ditambahkan static route :
C:/> route add 128.1.0.0 netmask 255.255.0.0 128.2.0.1
V. Penutup
5.1 Kesimpulan
1. PC Router digunakan sebagai media atau peralatan pengganti dari penggunaan Router yang
harganya cukup mahal.
2. PC Router merupakan PC Multihomed yang terdiri dari 2 NIC atau lebih, tetapi dengan
perkembangan pengetahuan saat ini kita bisa menggunakan PC Router dengan hanya memiliki 1 NIC dengan penambahan IP address pada TCP/IP properties.
Windows Server 2000 atau 2003
3. Gunakan Operating system Server Server, karena
didalamnya dilengkapi dengan service Routing dan Remote Access untuk memfungsikan PC
menjadi router dengan fasilitas Routing-nya.
4. Aplikasi PC Router dapat dilakukan dengan menggunakan Default gateway atau static Route atau kedua-duanya sekali jika jaringan sudah semakin kompleks.
5. Routing yang digunakan adalah routing statik
6. Routing table digunakan sebagai pedoman untuk mengetahui sampai sejauh mana routing
yang dilakukan oleh PC Router tersebut.
5.2 Saran
1. Pengembangan aplikasi dan konfigurasi PC Router untuk Routing Dinamik dengan
menggunakan RIP dan OSPF
2. Pengembangan ke depan untuk tidak menggunakan Operating system Server
VI. Referensi
1. Drew Heywood,”Networking with Microsoft TCP/IP”, New rider Publishing 1996
2. Onno W. Purbo,” Konsep TCP/IP”, Elex Media Komputindo.
3. Hendra Wijaya,” Belajar Sendiri Cisco Router”, Elex Media Komputindo, 2001
Sabtu, 15 November 2008
Membangun WEB Server pada Windows 2000 Server
A. Pendahuluan
Web atau istilah lengkapnya web site, juga sering disebut dengan home page adalah suatu halaman yang berisi sejumlah informasi yang dapat diakses dan dibaca melalui sistem jaringan dengan menggunakan program browser. Informasi yang dapat ditampilkan lewat web dapat berupa tulisan, gambar, dan bahkan audio visual pun bisa ditampilkan. Untuk contoh terakhir misalnya berita televisi liputan 6 dari SCTV bisa diakses dari internet dengan alamat www.liputan6.com.
Untuk memasang web agar bisa di baca oleh orang lain dari komputer lain didalam system jaringan, baik jaringan local (LAN) maupun jaringan berbasis luas (WAN dan Internet) maka memerlukan program yang dapat memberikan layanan web atau web server. Web server ada yang dibuat secara terpadu dengan program system operasi dan secara terpisah. Program web server ada banyak jenisnya, seperti apache, abbys, xitami dan IIS. Untuk program web server IIS sudah menjadi satu paket di dalam system operasi Windows 2000 server.
B. Tujuan Teori
Tujuan penulisan ini adalah :
1. Menjelaskan prinsip kerja web server
2. Menjelaskan langkah – langkah konfigurasi web server (IIS)
3. Menjelasakan langkah – langkah konfigurasi web site properties.
C. Pembahasan
1. Prinsip kerja program web server
Prinsip kerja program web server adalah memberikan informasi yang diminta oleh komputer client dan melayani setiap permintaan yang datang dari manapun. Informasi akan dikirimkan oleh komputer server lalu akan diterima dan dibaca oleh komputer client melalui program browser. Urutan kerja web server adalah sbb :
- Komputer client mengetikan alamat komputer server missal, www.movingcel.com dari program browser, seperti pada gambar 1. Alamat Web
- Komputer server www.movingcel.com akan memberikan informasi berupa halaman utama atau index.html yang akan dibaca dari komputer client.
- Komputer client memilih informasi yang diinginkan dengan menekan tombol link, misalnya pilihan harga, sehingga server akan memberikan tampilaninformasi yang diminta client.
- Komputer Server kemudian mengirimkan informasi yang di inginkan oleh client sehingga muncul dan dibaca di komputer client. Informasinya berupa daftar harga untuk tiap jenis voucer dan nominalnya,.
2. Langkah – langkah konfigurasi web Server
A. Mendefinisikan Web Site
1. Jalankan program Internet Service Manager yang telah terinstal di komputer server
dengan cara klik tombol Star > Program > Administrative Tools > Internet Service
Manager.
2. Dari tampilan program IIS, kemudian buat sebuah web site dengan langkah klik tombol
action hingga muncul menu, lalu pilih New >>Web Site,
3. Kemudian muncul ucapan selamat datang pada program panduan (wizard) untuk membuat
web site , lalu pilih tombol Next hingga muncul tampilan.Untuk bagian description isi nama
web site yang akan kita buat, misalnya : movingcel.com lalu pilih next :
4. Selanjutnya pilih tombol next, hingga muncul tampilan menu untuk pemilihan IP Address
dan nomor port untuk web site,
5. Pada langkah berikutnya pilih tombol Next, hingga muncul menu untuk memilih lokasi
direktori tempat menyimpan data data web site.
dengan Lokasi direktori data web site di c:\inepub\wwwroot
6. Berikutnya pilih tombol Next, hingga muncul tampilan pengaturan hak akses web seperti . Pilih dengan memberi tanda centang. Saat ini kita pilih read, run script, excekute dan
browse.
7. Selanjutnya pilih tombol Next, hingga muncul konfirmasi bahwa proses pembuatan web site secara terpandu sudah selesai, lalu tekan tombol finish untuk mengakhirinya
8. Setelah menekan tombol finish, maka akan kelihatan pada program IIS akan muncul nama web site yang dibuat dengan sejumlah file dan direktori yang ada.
B. Mengkonfigurasi Server Extensions
Setelah pendefinisian web site selesai, maka dilanjutkan dengan pengaturan konfigurasi server extension. Dengan langkah sebagai berikut :
1. Dari menu IIS, kemudian pilih dan klik tombol action >> All Tasks >> Configure Server
Extension, hingga muncul tampilan Pengaturan server extension di IIS
2. Kemudian muncul tampilan selamat datang pada program server extension configurations,
3. Kemudian pilih Next, hingga muncul tampilan pembuatan kelompok windows seperti tampak 4. Pilih Next, hingga muncul menu pemilihan administrator sebagai orang yang punya hak
pengelolaan web site,
5. Pilih Next, sehingga akan muncul tampilan untuk pengisian email server . Pada dialog ini kita pilih No, I’ll do it latter. Hal ini karena pada Windows 2000 server belum dilengkapi dengan
program mail server. Sehingga untuk penggunaan email, perlu bantuan program yang lain.
6. Selanjutnya kita pilih Next, hingga muncul tampilan finish yang menginformasikan bahwa
kegiatan konfigurasi server extension sudah selesai,
3. Mengkonfigurasi DNS (Domain Name Sytem ) Server
DNS merupakan suatu protocol yang berfungsi untuk menjembatani antara alamat jaringan dalam bentuk IP addres yang berupa angka – angka menjadi kata – kata yang mudah di ingat dan dapat menjadi identitas dari suatu lembaga. Dalam konfigurasi DNS Server ini terdiri dari dua kelompok, yaitu :
A. Mendefinisikan New Zone
1. Jalankan program DNS dengan cara pilih tombol Start >> Program >> Administrativ Tools >> DNS,
2. Buat New Zone dengan cara klik Action lalu pilih New,
3. Sehingga akan muncul tampilan ucapan selamat datang dalam pembuatan new zone seperti
(New Zone Wizard)
4. Pilih Next, hingga muncul tampilan pemilihan zone type lalu pilih standard primary
5. Pilih Next, hingga muncul tampilan pengisian nama zone yang mau dibuat. Ketik
movingcel.com,
6. Pilih Next, hingga akan tampil nama file movingcel.com.dns sebagai tanda telah berhasil
pembuatan zone baru movingcel.com,
7. Pilih Next, sehingga akan muncul informasi bahwa pembuatan zone baru secara terpandu
telah selesai, lalu tekan tombol finish untuk mengakhiri proses pembuatan zone
movingcel.com, 8. Setelah tombol finish ditekan, maka akan tampil jendela zone yang sudah
dibuat movingcel.com
B. Mendefinisikan New Host
Dalam pendefinisian new host ini dimaksudkan agar alamat web menjadi komplit dari yang movingcel.com menjadi www.movingcel.com. Langkah langkah pembuatan new host adalah sebagai berikut :
1. Dari tampilan DNS kemudian cari nama web site yang sudah dibuat dalam zone create,
2. Dari tampilan DNS kemudian pilih tombol action atau pilih movingcel.com kemudian klik
kanan hingga muncul menu pop up, lalu klik new host.
3. Pilihan pembuatan new host akan memunculkan menu new host seperti pada gambar 33.a lalu kit isi name : www dan ip address : 219.200.20.231f hx dmiyrl
4. Lalu pilih tombol Add Host lalu tekan tombol Done, sehingga jika proses pembuatan berhasil akan muncul tampilan yang memberikan informasi bahwa pembuatan new host telah sukses,
5. Kemudian muncul tampilan lanjutan pembuatan new host
6. Dengan menekan tombol done, maka akan muncul menu DNS dengan tambahan www pada
bagian forward zone movingcel.com,
4. Melakukan pengaturan property web site
Pengaturan ini dimaksudkan agar setiap kita mengakses web site dengan mengetikan alamat www.movingcel.com pada address bar program browser (internet explorer) maka server akan mengarahkan kita untuk membuka file index.html sebagai halaman utama web site tersebut.
Langkah pengaturan web site sebagai berikut:
1. Masih dari program IIS, kemudian pilih nama web site yang ada : movingcel.com lalu pilih
tombol action, hingga muncul menu pop up lalu klik tombol properties .
2. Pemilihan menu properties pada movingcel.com akan memunculkan dialog properties.
3. Pilih tab Documents untuk pembuatan file index.html dengan cara pilih tombol add lalu ketik nama file : inde.html pada kotak isian.
4. Pembuatan file index.html sudah berhasil, tampak pada gambar dengan posisi masih dibawah,
sehingga perlu digeser keatas dengan menekan tombol naik di sebelah kiri nama file hingga
berada paling atas seperti gambar .
5. Proses pengaturan web site : movingcel.com sudah selesai, lalu tekan tombol ok maka web site sudah dapat di jalankan dengan cara membuka program browser (internet explorer) dari
komputer server dan komputer yang lain, lalu pada bagian address bar ketik :
http://www.movingcel.com Jika mampu program browser mampu menampilkan halaman
index.html, maka proses konfigurasi web server (IIS) dan DNS server telah berhasil. Jika
belum maka ulangi langkah- langkah tersebut diatas dengan teliti dan hati – hati.
D. Kesimpulan
Dengan adanya program IIS sebagai web server, menjadikan Windows 2000 server dapat dijadikan web server yang dapat digunakan pada jaringan local (LAN) maupun jaringan dunia (internet). Sedangkan DNS Server mempunyai kemampuan untuk mengubah alamat yang berupa angka – angka IP addres yakni : 219.200.20.231 menjadi kata – kata yang mudah diingat, yakni : www.movingcel.com . Dengan demikian adanya kombinasi antara IIS dan DNS kita dapat menjadikan suatu komputer sebagai web server yang dapat digunakan untuk berbagai kepentingan, baik untuk pendidikan, administrasi pemerintahan maupun kegiatan bisnis yang bersifat local atau internasional.
Membuat PC Clonning Menggunakan Citrix Metaframe 1.8
1. Spesifikasi komputerUntuk mengintal Microsoft Windows 2000 Server diperlukan beberapa persyaratan
teknis yang cukup lumayan. Dengan menggunakan komputer rakitan pun kita bisa
menggunakan sebagai server dengan operating system windows 2000 server tetapi tentu
saja persyaratannya tetap harus terpenuhi.
1.1.Processor
Microsoft windows 2000 datang dengan segala kehandalan dan kematanganya. Berbagai feature dan fasilitas baru hadir disana sini. Icon yang cantik fasilitas plug dan play semakin sempurna menjadikan microsoft windows 2000 server semakin layak disebut operating system masa depan. Namun demikian,operating sytem ini sangat rakus memori dan ruang (space)hardisk.
Microsoft windows 2000 server bisa berjalan dengan baik dan sempurna apabila dipasang pada komputer dengan processor pentium I I atau pentium I I I.
1.2.Memori
Apabila akan menginstalasi microsoft windows 2000 server sebaiknya memasang
memori atau RAM 128 Mbyte. Bahkan jika komputer server anda benar-benar dijadikan tumpuan dari komputer lain (Client Server), maka sebaiknya anda memasang
memori diatas 256 MB atau lebih. Apalagi apabila anda akan menfaatkan kecanggihan
terminal service, maka memori atau RAM 265 Mbyte adalah yang paling standart. oleh
karena itu dengan memasang RAM 128 Mbyte pada PC Pentium I I 450 Mhz adalah
kebutuhan minimal untuk sebuah server. Namun demikian, dalam keadaan terpaksa
memori 64 MB pada PC bermesin Pentium 166 Mhz, windows 2000 server masih
memungkinkan.Tetapi tentu saja jalanya seperti kura-kura atau seperti cacing kepanasan.
1.3.Hardisk
Microsoft windows 2000 server selain rakus memor,dia juga membutuhkan hardisk
(ruangan) yang cukup besar kapasitasnya. Microsoft Windows 2000 server akan aman
apabila dipasang di komputer bermesin pentium I I ke atas, RAM minimal 128 MB dan
ruang atau space hardisk 8.0 Gbyte. Bahkan disarankan sebaiknya menggunakan
hardisk jenis SCSI diatas 10 Gbyte. Tanpa itu mustahil anda bisa menikmati kecanggihan terminal service dan fasilitas lain yang dimiliki Microsoft Windows 2000 Server.
1.4.CD-ROM Drive
CD-ROM Drive merupakan persyaratan yang tidak bisa ditawar-tawar lagi.Tanpa CDROM Drive anda akan kesulitan untuk menginstalasi Windows 2000 semuanya tersimpan pada CD-ROM. Jika komputer yang akan digunakan tidak dilengkapi dengan CD-ROM Drive, maka untuk menginstalasi Microsoft Windows 2000 terpaksa anda harus mencari pinjaman.
Karena tidak mungkin anda bisa menginstalasi Microsoft Windows 2000 Server di
komputer tanpa di lengkap degan CD-ROM Drive.
1.5.VGA Card
Untuk menghasilkan tampilan sempurna Microsoft Windows 200 Server di
rekomendasikan agar menggunakan kartu grafik diatas 4 Mbyte. Bahkan jika mungkin
katu grafik generasi terbaru yang sudah bertekhnologi AGP. kalaupun terpaksa, anda
masih mungkin menggunakan kartu grafik PCI dengan memory 1 Mbyte. Tetapi sangat dianjurakan menggunakan kartu grafik (VGA card) diatas 4 Mbyte. Microsoft Windows 2000 Server akan terlihat cantik ketika dipasang pada komputer Pentium I I I 733 MHz , Ram 512 Mbyte, Hardisk SCSI 9.1 Gbyte dengan kartu VGA AGP 32
Mbyte. Semua kebutuhan akan terpenuhi dengan baik, yang berhubungan dengan terminal servis, Web Server dan ICS (Internet Connection Sharing) yang terkenal canggih.
1.6 Monitor
Monitor yang beredar saat ini umumnya sudah beresolusi tinggi. Sehingga bagi siapapun yang memiliki komputer dengan monitor SVGA atau VGA tidak akan kesulitan untuk memasang windows 2000 server. Semakin tinggi resolusi monitor yang digunakan akan semakin baik.
Pengunaan monitor yang canggih harus ditunjang dengan kartu grafik (VGA Card)
yang baik pula. Karena tanpa itu mustahil akan mendapatkan canggih media player yang disediakan Microsoft Windows 2000 Server. Oleh karena itu, sebelum memutuskan mengganti monitor beresolusi tinggi perhitungkan kartu grafik yang digunakan.Walaupun demikian,jika monitor yang anda gunakan masih tergolong generasi lama, Anda tetap bisa menggunakan Microsoft Windows 2000 Server tanpa hambatan apapun. Hanya tampilannya kurang sempurna. Tetapi semua fasilitas yang ada di Microsoft Windows 2000 tetap masih bisa dimanfaatkan dengan jika kebutuhan lainnya terpenuhi.
1.7.Kartu jaringan (NIC)
Kartu jaringan atau NIC (Network Interface Card) adalah kebutuhan utama dari Windows 2000 Server. Tanpa memasang kartu jaringan (NIC) mustahil Windows 2000 Server bisa digunakan dengan baik, terutama Active Directory. Active Directory hanya bisa diinstalasi apabila dikomputer anda sudah terpasang kartu jaringan atau NIC. Apabila anda akan memasang kartu jaringan sebaiknya menggunakan yang
direkomendasikan Microsoft Windows 2000 Server, Misalnya 3COM, D-Link, dan
sebagainya. Saya biasanya menggunakan 3COM, tetapi dalam keadaan terpaksa bisa juga menggunakan kartu jaringan merk lain. Saya ketika menulis buku ini menggunakan DLink dan tidak ada masalah. Kedua hardware sudah teruji dan secara otomatis akan dikenali oleh komputer anda pada saat Windows 2000 Server diinstalasi. Jika kartu jaringan ini tidak terpasang atau tidak ditemukan pada saat instalasi, anda akan kesulitan untuk menginstalasi Active Directory. Untuk itu kartu jaringan harus terpasang sebelum menginstalasi Windows 2000 Server. Namun demikian tidak berarti Windows 2000 Server tidak bisa digunakan tanpa NIC, melainkan tidak akan maksimal saja
2. Proses instalasi
Untuk menginstal Windows 2000 Server langkah pertama siapkan BIOS anda dengan
mode boot devicenya ke CD-ROM sehingga kita dengan mudah mengistalnya lewat CDROM
syaratnya, CD-ROM-nya harus mendukung bootable CD.
Untuk mempermudah proses instalasi nantinya gunakanlah mode standart instalation.
Dan fasilitas-fasilitas yang kita perlukan akan kita instalasi setelah instalasi Windows selesai.
2.1 Instalasi Windows lewat CD
�� Siapkan BIOS dan CD windwos 2000 server
�� Reboot komputer anda
�� Setelah jendela instalasi tampil Next, Next, Next, sampe selesai
�� Setelah jendela instalasi akhir tampil klik Finish untuk rebbot
Setelah anda selesai dengan instalasi windows anda, pastikan semua driver device VGA,
NIC, komputer anda berjalan dengan baik, karena jika kedua device itu tidak berjalan
dengan baik anda tidak akan bisa menginstal citrix.
2.2 Instalasi Terminal Server Service
Service ini termasuk dalam kategori mutlak untuk mengintal citrix, ada 2 service yang
dibutuhkan untuk menjalankan cirix di windows 2000 server, Terminal Service dan Terminal Service Licencing.
�� Klik Start, Setting, Control Panel, Add/Remove Programs
�� Setelah muncul jendela Add/Remove Programs klik Add/Remove WindowsComponent
Gambar 1 – Instalisasi Terminal Server Service
Setelah muncul jendela Terminal Service Setup yang ke-2 jangan lupa pilih opsi yang
Aplication Server Mode, opsi ini sangat fatal jika anda melewatkannya, kerena jika opsi
ini tidak anda aktifkan maka hannya Administrator yang dapat login di komputer client.
Apabila instalisasi Terminal Service Setup telah selesai klik Finish untuk konfermasi akhir
2.3 Instalisasi protokol NIC
Jika semua device driver dan serveice sudah terinstal dengan baik, lanjutkan dengan
instalisasi protokol NIC yang mutlak harus diinstal.
�� Klik Start, Setting, Control Panel, Network and Dial-up Connections
�� Klik kanan tepat di Local Area Connection
�� Pilih dan Klik Propertis – setelah itu akan muncul jendela Local Area Connection propertis.
�� Klik Instal, Protocol – untuk mengintal protokol yang di perlukan
Penting :
Protokol yang harus di instal agar dapat menjalankan citrix :
1. DLC Protocol
2. NWLink NetBIOS
3. NWLink IPX/SPX/NetBIOS Compitible Tranport Protocol
4. Internet Protocol (TCP/IP)
Kempat protokol ini wajid diinstal jika anda menginginkan citrix berjalan dengan baik di
windows 2000 server.
3. Proses Instalasi Citrix 1.8
Untuk menginstal Citrix 1.8 pastikan semua prosedur diatas berjalan dengan baik dan
benar, apabila semua sudah berjalan dengan benar marilah kita mulai menginstal citrix.
�� Tentukan dahulu letak source file dari citrix yang akan instal
�� Klik file AutoRun
�� Klik Meta Frame Setup
Lanjutkan semua proses instalasi dengan Next, I Agree, Yes, dan Finish, dan
pastikan setiap konfermasi telah anda lewati dengan benar.
Setelah selesai dengan instalasi citrix meta frame 1.8 lanjutkan dengan instalasi
service pack 3 untuk citrix.
3.1 Instalisasi Service Pack
Sebelum anda menginstal service pack citrix 1.8 pastikan meng-extrac dengan benar
serta jangan lupa meletakan file hasil extrac ditempat yang benar.
�� Klik file dengan nama SP3_MF18W2K
Letakan file hasil extrac di tempat yang tepat, setelah proses extrac selesai jalankan filesetup
Letakan file hasil extrac di tempat yang tepat, setelah proses extrac selesai jalankan file
setup.
Lanjutkan semua proses instalasi dengan Next, I Agree, Yes, dan Finish, dan
pastikan setiap konfermasi telah anda lewati dengan benar.
Setelah proses instalasi citrix service pack 3 selesai maka lanjutan dengan dengan
konfigurasi lincency untuk meta frame 1.8
3.2 Instalisasi Licency Citrix
Pastikan dahulu letak file crack yang akan anda gunakan dalah hal ini kita akan menggunakan file CitrixLM
�� Klik file dengan nama CitrixLM
�� Klik Add untuk memasukan citrix license – kemudian tentukan jumlah user
yang akan terkoneksi ke server. Ada empat license yang harus di masukan sbb :
1. MetaFrame 1.8 for Win2000 NFR
2. Citrix User License Pack
3. MetaFrame 1.8 for Feature Release 1
4. MetaFrame 1.8 for Feature Release 1 - update
�� Setelah ke-empat license telah dimasukan, kemudian klik Activate untuk
aktivasi setiap license. Setelah semua proses diatas selesai dengan baik, maka anda telah selesai menginstal
citrix 1.8, yang kurang hanya mengetesnya di komputer client dan dalam hal ini kita bisa
mencobannya di komputer server carannya :
�� Klik icon Citrix Program Neighborhood yang ada di desktop
�� Klik ICA Connection untuk membuat coneksi kemudian lanjutkan seperti gambar di bawah.
* Klik Next, Next, Next – sampai ada tampilan seperti di bawah
�� Kemudian lanjutkan klik Next sampai konfermasi akhir
Setelah anda selesai membuat koneksi dengan Citrix Program Neighborhood maka akantampil icon baru seperti di gambar bawah yang namannya 123, Double klik icon tersebutuntuk membuat koneksi.
Keberhasilan anda dalam membuat koneksi akan terbukti jika proses diatas berhasil dan
selanjutnya akan muncul login windows 2000 server seperti gambar dibawah.
�� Masukan Username dan password anda kemudian klik OK. Apabila anda sudah dapat login kedalam windows 2000 server maka seluruh prosesinstalasi Windows 2000 server dan citrix 1.8 selesai sudah. Memang butuh ketelitian dankesabaran yang tinggi utuk meraih kesuksesan
3.3 Membuat Diskboot.
Diskboot biasannya di perlukan jika client yang digunakan tidak menggunakan HardDisk atau hanya memiliki HD kecil. Seperti biasa sebelum membuat diskboot siapkan satu disket kosong yang telah di formatdengan system, dan yang perlu diingat dalam melakukan format harus menggunakan Dos
Mode :
C:\>format a:/s
Setelah disket yang telah diformat system siap, pastikan letak file pembuat disket ICASETUP. Agar dapat membuat client conact ke server siapkan disket driver NIC client yangtersedia disaat anda membeli NIC tersebut. Kemudian cari file NET.CFG biasannyadriver coneksi NIC client berdampingan dengan file NET.CFG, perlu diingat bahwasetiap NIC mempunyai driver yang berbeda, tergantung merk dan jenis NIC-nya. Jikaanda kurang jelas silahkan membaca petunjuk instalasi disket client pada programICASETUP. Jika semua sudah siap marilah kita membuat disket instalasi client.
�� Double klik icon ICASETUP
Silahkan membaca petunjuk untuk memastikan semuanya berjalan dengan lancar, jika anda sudah yakin memulailah dengan menekan sebarang tombol.
�� Setelah anda menemukan file driver NIC anda isi menu konfermasi dengan lengkap seperti di bawah ini kemudian tekan ENTER dan tunggu kuranglebih2 menit untuk membuat disket boot ini.
Apabila pembutan disket telah selesai maka langkah selanjutnya anda tinggal mereboot
komputer client dan mencoba mem-booting client tersebut lewat disket.
BELAJAR MEMBUAT PC ROUTER SEDERHANA (windows dan linux)
Salute buat Amrozi, Muklis, dan Imam Samudera
BOM BALI I&II
BELAJAR MEMBUAT PC ROUTER SEDERHANA (windows dan linux)
Router biasa dikenal sebagai perangkat yang mampu menghubungkan dua atau lebih jaringan serta mampu menentukan jalur yang paling optimal untuk mentransfer data antara dua atau lebih jaringan (berada di layer 3 / network). Karena harga sebuah dedicated router cukup lumayan sangat mahal, maka sebagian orang mencari alternatif lain untuk menjalankan tugas router, maka dibuatlah PC Router.
Dalam hal ini saya akan meng-koneksi-kan keempat komputer dimana terdapat dua buah network id, artinya terdapat dua jaringan berbeda yang dihubungkan oleh sebuah router (PC yang telah disulap menjadi router). Agar terlihat sedikit agak rumit, saya mencoba untuk menggunakan 2 OS yakni Windows dan Linux Gentoo.
Langkah - langkahnya adalah :
- Setting pada PC windows (host 4) di jaringan 192.168.15.0/24 dengan memberi IP address 192.168.15.2 netmask 255.255.255.0, kemudian gateway-nya diarahkan ke alamat 192.168.15.1 (alamat PC router yang berhubungan dengan network 192.168.15.0/24).
Caranya adalah :- masuk ke menu Local Area Connetion Properties - Internet Protocol (TCP/IP) - Properties -> setting IP address, subnetmask, dan default gateway-nya
- Sebelum melakukan setting pada PC Router, terlebih dahulu melakukan setting pada jaringan 192.168.12.0/24 yaitu dengan memberi IP address pada PC Linux (host 1) dengan alamat 192.168.12.4, karena menggunakan Linux maka NIC (Network Interface Card) atau yang lazim dikenal LAN Card akan terdeteksi sebagai ethx (eth0 atau eth1), asumsi bahwa yang terdeteksi ialah eth0 maka cara setting :# ifconfig -a (melihat interface yang terdeteksi)# ifconfig eth0 192.168.12.4 netmask 255.255.255.0 (setting IP address)
- Langkah selanjutnya yaitu melakukan setting pada PC windows (host 2) di jaringan 192.168.12.0/24. Di host 2 tersebut terpasang dua buah NIC yang akan menghubungkan antara host 1 dengan PC Router (bisa juga menggunakan switch untuk menghubungkan host 1, host 2, dan PC Router) yang nantinya akan dibuat sebuah bridge. Langkah - langkahnya yaitu setting IP address 192.168.12.3 pada NIC 1 dan 192.168.12.2 pada NIC 2. Kemudian drag keduanya, klik kanan pilih Bridge Connection. Setelah itu kasih IP address pada bridge, misal 192.168.12.5 subnet 255.255.255.0, lalu arahkan gateway ke alamat 192.168.12.1 (alamat PC Router yang berhubungan dengan network 192.168.12.0/24). Cara teknis sama dengan cara pertama diatas.
- Pada PC Router telah terpasang dua buah NIC. Karena menggunakan Linux maka NIC akan terdeteksi sebagai eth0 dan eth1, asumsi bahwa eth0 berhubungan langsung dengan jaringan 192.168.15.0/24 sedangkan eth1 berhubungan langsung dengan jaringan 192.168.12.0/24 maka ketikan perintah melalui konsole :# ifconfig eth0 192.168.15.1 netmask 255.255.255.0# ifconfig eth1 192.168.12.1 netmask 255.255.255.0setelah itu cobalah melakukan ping dalam satu jaringan, jika sudah berhasil maka kita tinggal menyeting proses peroutingannya, yaitu :# route add -net 192.168.15.0 netmask 255.255.255.0 dev eth0# route add -net 192.168.12.0 netmask 255.255.255.0 dev eth1kemudian jangan lupa untuk mengaktifkan ip_forwarding-nya :# echo “1? > /proc/sys/net/ipv4/ip_forwarding
- Langkah terakhir setting pada host 1 dan host 4 agar mampu routing melalui gateway PC Router, untuk Windows :- masuk cmd.exe ketikkan route add 192.168.12.0 mask 255.255.255.0 192.168.15.1(untuk mengetahui lebih lengkap keterangannya ketikkan route –help)pade host 1 (Linux) :# route add default gw 192.168.12.1
- Proses terakhir, menge-ping antara host 1 dengan host 4 dan hasilnya Reply. Selesai
Selasa, 16 September 2008
Selasa, 2008 September 16
Konfigurasi dan Insatalasi TCP/IP WINDOWS SERVER 2003
Di sini saya akan mendeskripsikan prosedur untuk menginstal dan mengonfigurasi TCP/IP Microsoft Windows Server 2003. Ikuti prosedur ini jika Anda sebelumnya tidak menginstal protocol jaringan TCP/IP pada komputer yang sedang Anda pakai untuk mengerjakan prosedur-prosedur latihan selama kursus ini.
1. Menginstal TCP/IP
TCP/IP dapat dipakai dalam lingkungan jaringan yang bervariasi mulai dari LAN yang kecil sampai Internet global. Ketika Anda mengoperasikan Windows 2003 Setup, TCP/IP diinstal sebagai default protocol jaringan bila suatu adapter jaringan dideteksi. Oleh karena itu, Anda hanya perlu menginstal protocol TCP/IP kalau default pilihan protocol TCP/IP ditindih selama proses setup atau Anda sudah menghapusnya dari suatu koneksi di dalam Network and Dial-Up Connections.
1.1. Menginstal Protocol TCP/IP
Pada latihan ini, Anda akan menginstal TCP/IP pada Local Area Network Connection in Network and Dial-Up Connections. Anda harus me-logon sebagai seorang administrator atau seorang anggota dari Administrator group agar mampu menyelesaikan latihan ini. Untuk menginstal TCP/IP pada koneksi jaringan area lokal
Klik Start
Klik Programs
Klik Connect To
Klik Show All Connections. Muncul kotak dialog Network And Dial-Up Connections
Klik kanan Local Area Connection
Klik Properties. Muncul kotak dialog Local Area Connection Properties
Klik Install. Muncul kotak dialog Select Network Component Type
Klik Protocol
Klik Add. Muncul kotak dialog Select Network Protocol
Klik Internet Protocol (TCP/IP) seperti dijelaskan pada Gambar 9.
Klik OK. Protocol TCP/IP diinstal dan ditambahkan ke daftar Components di kotak dialog Local Area Connection Properties
Klik Yes apabila akan merestart komputer Anda.
Klik Close untuk menutupnya.
Gambar 1. Memilih untuk menambah komponen Internet Protocol (TCP/IP).
1.2. Mengonfigurasi TCP/IP
Jika Anda baru pertama kali mengimplementasikan TCP/IP pada jaringan Anda, maka Anda harus menyusun suatu rencana yang rinci untuk pengalamatan IP pada jaringan Anda. Skema pengalamatan jaringan TCP/IP Anda dapat mencantumkan entah alamat pribadi atau alamat umum. Anda dapat memakai entah alamat pribadi atau alamat umum bila jaringan Anda tidak dihubungkan ke Internet. Namun demikian, Anda kemungkinan besar akan mengim-plementasikan beberapa alamat IP umum untuk dukungan inter-konektivitas Internet. Hal ini karena device-device yang dihubungkan secara langsung ke Internet memerlukan suatu alamat IP umum. InterNIC memberikan alamat-alamat umum ke Internet Service Provider (ISP). ISP, pada gilirannya, memberikan alamat IP ke organisasi ketika konektivitas jaringan dibeli. Alamat IP yang diberikan melalui cara ini dijamin bersifat unik dan sudah diprogram ke router Internet agar lalu lintasnya mampu menjangkau host tujuan.
Selanjutnya, Anda dapat mengimplementasikan suatu skema peng-alamatan pribadi untuk melindungi alamat-alamat internal Anda dari sisa Internet dengan mengonfigurasi alamat-alamat pribadi pada semua komputer di jaringan (atau intranet) pribadi Anda. Alamat-alamat pribadi tidak dapat dijangkau di Internet karena alamat tersebut terpisah dari alamat-alamat umum dan alamat tersebut tidak tumpang tindih.
Anda dapat memberikan alamat IP di Windows 2003 secara dinamis dengan memakai Dynamic Host Configuration Protocol (DHCP) dan Anda dapat mengalamatkan pemberian itu dengan memakai Automatic Private IP Addressing. Anda dapat juga mengonfigurasi TCP/IP secara manual. Anda mengonfigurasi TCP/IP pada sebuah komputer yang didasarkan pada fungsinya. Misalnya, server pada suatu hubungan server/client di dalam suatu organisasi mesti diberikan suatu alamat IP secara manual. Namun demikian, Anda dapat mengonfigurasi TCP/IP secara dinamis melalui server DHCP untuk mayoritas client di sebuah jaringan.
1.3. Konfigurasi Dinamis
Komputer-komputer dengan sistem operasi Microsoft Windows 2003 akan berusaha untuk memperoleh konfigurasi TCP/IP dari sebuah server DHCP pada jaringan Anda berdasarkan default seperti diuraikan pada Gambar 10. Jika suatu konfigurasi TCP/IP statis baru saja diimplementasikan pada sebuah komputer, maka Anda dapat mengimplementasikan suatu konfigurasi TCP/IP dinamis.
Untuk mengimplementasikan suatu konfigurasi TCP/IP dinamis:
Klik Start
Klik Programs
Klik Connect To
Klik Show All Connections
Klik kanan Local Area Connection
Klik Properties
Pada tab General klik Internet Protocol (TCP/IP)
Klik Properties. Untuk tipe-tipe koneksi yang lain, klik tab Networking
Klik Obtain An IP Address Automatically
Klik OK
Gambar 2. Mengonfigurasi komputer Anda untuk memperoleh seting-seting TCP/IP secara otomatis.
1.4. Konfigurasi Manual
Beberapa server, misalnya DHCP, DNS, dan WINS, harus diberikan suatu alamat IP secara manual. Bila Anda tidak mempunyai sebuah server DHCP pada jaringan Anda, maka Anda harus mengonfigurasi komputer-komputer TCP/IP secara manual agar bisa memakai suatu alamat IP statis.
Untuk mengonfigurasi sebuah komputer TCP/IP agar memakai pengalamatan statis:
Klik Start
Klik Programs
Klik Connect To
Klik Show All Network Connections
Klik kanan Local Area Connection
Klik Properties
Pada tab General klik Internet Protocol (TCP/IP)
Klik Properties
Pilihlah Use the Following IP Address
Anda kemudian harus mengetik alamat IP, subnet mask, dan default gateway. Kalau jaringan Anda mempunyai sebuah server DNS, maka Anda dapat mengatur komputer Anda agar memakai DNS.
Untuk mengatur komputer Anda agar memakai DNS
Pilihlah Use The Following DNS Server Addresses
Di dalam Preferred DNS Server and Alternate DNS Server, ketiklah alamat-alamat server DNS primer dan sekunder seperti ditampilkan Gambar 3. berikut ini
Gambar 3. Mengonfigurasi setting-setting TCP/IP secara manual pada komputer Anda.
Anda dapat mengonfigurasi juga alamat-alamat IP tambahan dan default gateway dengan melaksanakan prosedur di bawah ini.
Untuk mengonfigurasi alamat-alamat IP tambahan dan default gateway:
Di dalam kotak dialog Internet Protocol (TCP/IP) Properties, klik Advanced
Pada tab IP Settings di dalam IP Addresses, klik Add
Di dalam IP Address And Subnet Mask, ketiklah suatu alamat IP dan subnet mask, lalu klik Add
Ulangi langkah 2 dan langkah 3 untuk setiap alamat IP yang ingin Anda tambahkan, lalu klik OK
Pada tab IP Settings di dalam Default Gateway, klik Add
Di dalam Gateway And Metric, ketiklah alamat IP dari default gateway dan metrik, lalu klik Add. Anda pun dapat mengetik sebuah angka metrik di dalam Interface Metric untuk mengonfigurasi metrik yang lazim bagi koneksi ini
Ulangi langkah-langkah 5 dan 6 untuk setiap alamat IP yang akan Anda tambahkan, lalu klik OK
2. Pemberian Alamat IP Pribadi yang Otomatis
Pilihan konfigurasi alamat TCP/IP yang lain adalah memakai Automatic Private IP Addressing saat DHCP tidak tersedia. Pada Windows versi-versi sebelumnya, konfigurasi alamat IP dapat dikerjakan entah secara manual ataupun secara dinamis melalui DHCP. Jika suatu client tidak mampu untuk memperoleh sebuah alamat IP dari sebuah server DHCP, maka layanan-layanan jaringan untuk client itu tidak tersedia. Fasilitas Automatic Private IP Addressing pada Windows 2003 mengotomatiskan proses pemberian suatu alamat IP yang tidak dipakai dalam situasi bahwa DHCP tidak tersedia.
Alamat Automatic Private IP Addressing dipilih dari blok alamat 169.254.0.0 yang disediakan Microsoft dengan subnet mask 255.255.0.0. Ketika fasilitas Automatic Private IP Addressing pada Windows 2003 dipakai, suatu alamat di dalam rangkaian pengalamatan IP yang disediakan Microsoft dari 169.254.0.1 sampai 169.254.255.254 diberikan ke client. Alamat IP yang diberikan akan dipakai sampai sebuah server DHCP diletakkan. Subnet mask 255.255.0.0 secara otomatis dipakai.
3. Menguji TCP/IP dengan Ipconfig dan PING
Anda harus selalu memverifikasi dan menguji konfigurasi TCP/IP Anda untuk memastikan komputer Anda dapat berhubungan ke jaringan dan host TCP/IP yang lain. Anda dapat mengerjakan pengujian konfigurasi TCP/IP yang mendasar dengan memakai utiliti Ipconfig dan utiliti PING.
Dengan Ipconfig, Anda memverifikasi parameter-parameter konfigurasi TCP/IP pada sebuah host, yang meliputi alamat IP, subnet mask, dan default gateway, dari command pormpt. Hal ini bermanfaat dalam menentukan apakah konfigurasi itu diinisialisasi atau sebuah alamat IP duplikat dikonfigurasi.
Untuk memakai Ipconfig dari command prompt:
Bukalah command prompt
Ketika command prompt ditayangkan, ketiklah Ipconfig/all, lalu tekan Enter. Informasi konfigurasi TCP/IP ditayangkan seperti diuraikan pada Gambar 4
Gambar 4. Pemakaian Ipconfig untuk menayangkan informasi konfigurasi TCP/IP.
Setelah Anda memverifikasi konfigurasi itu dengan utiliti Ipconfig, Anda dapat memakai utiliti PING untuk menguji konektivitas. Utiliti PING adalah suatu piranti diagnostik yang menguji konfigurasi-konfigurasi TCP/IP dan mendiagnosa kegagalan koneksi. PING memakai pesan-pesan Internet Control Message Protocol (ICMP) Echo Request and Echo Reply untuk menentukan apakah host TCP/IP tertentu tersedia dan fungsional. Seperti utiliti Ipconfig, utiliti PING dieksekusi pada command prompt. Command syntaxnya adalah:
Ping IP_Address
Jika PING sukses, maka muncul sebuah pesan yang mirip dengan ilustrasi pada Gambar 5.

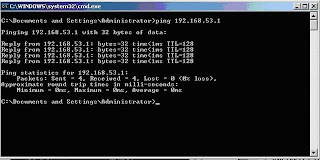

Gambar 5. Pesan-pesan Reply ditayangkan oleh utiliti PING.
4. Mengonfigurasi Filter-filter Paket
Anda dapat memakai penyaringan paket IP untuk memulai negosiasi-negosiasi keamanan bagi suatu komunikasi yang didasarkan pada sumber, tujuan, dan tipe lalu lintas IP. Hal ini memungkinkan Anda untuk menentukan pemicu lalu lintas IPX dan IP manakah yang akan diamankan, dihalangi, atau diizinkan untuk bisa melintas tanpa dilakukan penyaringan.
Misalnya, Anda dapat membatasi tipe akses yang diizinkan ke dan dari jaringan untuk membatasi lalu lintas ke sistem-sistem yang diinginkan. Anda harus memastikan bahwa Anda tidak mengon-figurasi filter-filter paket yang terlampau restriktif, yang mengganggu fungsionalitas protocol-protocol yang bermanfaat pada komputer. Misalnya, jika sebuah komputer yang sedang menjalankan Windows 2003 ternyata juga sedang mengoperasikan Internet Information Services (IIS) sebagai suatu server Web dan filter-filter paket sudah ditetapkan sehingga hanya lalu lintas berbasis Web yang diizinkan, maka Anda tidak dapat memakai PING (yang memakai ICMP Echo Requests and Echo Replies) untuk mengerjakan pencarian dan pemecahan kesulitan IP dasar.
Anda dapat mengonfigurasi protocol TCP/IP untuk menyaring paket-paket IP yang didasarkan pada:
TCP port number
UDP port number
IP protocol number
5. Latihan Mengimplementasikan Filter-filter Paket IP
Pada latihan ini, Anda akan mengimplementasikan penyaringan paket TCP/IP pada sebuah komputer Windows Server 2003 untuk sebuah koneksi LAN.
Untuk mengimplementasikan penyaringan paket TCP/IP langkah yang harus Anda lakukan adalah sebagai berikut:
Klik Start
Klik Programs
Klik Connect To
Klik Show All Connections
Klik kanan Local Area Connection
Klik Properties. Muncul kotak dialog Local Area Connection Properties
Pilihlah Internet Protocol (TCP/IP), lalu klik Properties. Muncul kotak dialog Internet Protocol (TCP/IP) Properties
Klik Advanced. Muncul kotak dialog Advanced TCP/IP Settings
Klik tab Options, pilih TCP/IP Filtering
Klik Properties. Muncul kotak dialog TCP/IP Filtering seperti diuraikan pada Gambar 14.
Klik Enable TCP/IP Filtering (All Adapters). Anda sekarang dapat menambahkan penyaringan protocol IP, UDP, dan TCP dengan mengklik pilihan Permit Only, lalu mengklik Add di bawah daftar TCP, UDP, or IP Protocols. Beberapa implementasi penyaringan TCP/IP yang dapat Anda pakai meliputi:
Mengaktifkan hanya TCP port 23, yang menyaring semua lalu lintas kecuali lalu lintas Telnet
Mengaktifkan hanya TCP port 80 pada suatu server yang ditujukan khusus untuk Web demi memproses hanya lalu lintas TCP berbasis Web
Klik OK beberapa kali untuk menutup semua kotak dialog yang terbuka

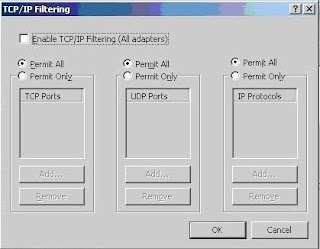

Gambar 6. Mengatur filter-filter paket TCP/IP di dalam kotak dialog TCP/IP Filtering.
Catatan:
Dengan mengaktifkan hanya TCP port 80, semua komunikasi jaringan di luar port 80 akan dinonaktifkan.
Berdasarkan default, Windows 2003 menginstal protocol TCP/IP jika Setup mendeteksi suatu adapter jaringan. Anda dapat juga menginstal TCP/IP secara manual. Setelah Anda menginstal TCP/IP pada sebuah komputer, Anda dapat mengonfigurasinya untuk memperoleh suatu alamat IP secara otomatis atau mengatur properti-properti konfigurasi secara manual. Anda pun dapat mengimplementasikan filter-filter paket untuk membatasi tipe akses yang diizinkan ke dan dari jaringan demi membatasi lalu lintas ke sistem-sistem yang diinginkan.
Jumat, 12 September 2008
TES Ujian Mid Semester Untuk XI TKJ 1 dan 2
1. Jawaban di posting ke blooger masing dan masing dengan dan kirim ke email : darmarengganu@gmail.com
2. Terakhir Posting dan Email : Tanggal 21 September 2008A. Pilih jawaban yang benar!
1. Ciri-ciri jaringan komputer adalah sebagai berikut ini, kecuali…. jawaban:c
a. Berbagi pakai perangkat keras (hardware)
b. Berbagi pakai perangkat lunak (software)
c. Berbagi user (brainware)
d. Berbagi saluran komunikasi (internet)
e. Berbagi data dengan mudah.
2. Setiap komputer yang terhubung ke jaringan dapat bertindak baik sebagai workstation maupun server disebut jaringan … jawaban:a
a. Peer to peer
b. Client and server
c. Local Area Network
d. Bus
e. Tree
3. Salah satu tipe jaringan komputer yang umum dijumpai adalah…. jawaban:e
a. Star
b. Bus
c. WAN
d. Wireless
e. Client-server
4. … adalah sebuah perangkat untuk meneruskan Internet ke client yang terhubung dengan server. jawaban:b
a. Proxy
b. Switch
c. Router
d. Gateway
e. Gatekeeper
5. Skema desain pembangunan sebuah jaringan komputer dikenal dengan istilah…. jawaban:b
a. Tipe
b. Topologi
c. Geografi
d. Skalabilitas
e. Media transmisi
6. Berikut ini jenis topologi jaringan komputer, kecuali …. jawaban:d
a. Star
b. Bus
c. Ring
d. Mesh
e. Three
7. Salah satu keuntungan jaringan komputer menggunakan topologi bus adalah …. jawaban:e
a. Deteksi dan isolasi kesalahan sangat kecil
b. Kepadatan lalu lintas pada jalur utama
c. Diperlukan repeater untuk jarak jauh
d. Lay out kabel kompleks
e. Pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa menggangu workstation lain.
8. Kombinasi pengkabelan straight pada jaringan komputer yang sesuai dengan standart internasional adalah …. jawaban:a
a. White orange – orange - white green – blue - white blue - green – white brown - brown
b. White orange – orange - white green – green - white blue - blue – white brown - brown
c. White green – green - white orange – blue - white blue - orange – white brown - brown
d. White orange – orange - white green - green - white blue - blue – white brown - brown
e. Orange – white orange – green – white green - white blue - blue – white brown - brown
9. IP Address 126.46.5.6 termasuk dalam IP Address kelas …. jawaban:a
a. A
b. B
c. C
d. D
e. E
10. Software utiliti yang bekerja pada komputer dan didesain untuk memberikan IP Address ke komputer disebut …. jawaban:d
a. DNS
b. Gateway
c. Protokol
d. DHCP
e. Ipconfig
11. Perintah “PING” pada jaringan digunakan untuk hal-hal yang berikut ini, kecuali … jawaban:e
a. Menguji fungsi kirim sebuah NIC
b. Menguji fungsi terima sebuah NIC
c. Menguji kesesuaian sebuah NIC
d. Menguji konfigurasi TCP/IP
e. Menguji koneksi jaringan
12. Untuk melihat indikasi pada konfigurasi IP yang terpasang pada komputer kita digunakan perintah …. jawaban:b
a. Ping
b. IPConfig
c. Tracert
d. Traceroute
e. Nslookup
13. Tipe file yang digunakan oleh linux secara umum adalah …. jawaban:d
a. INF
b. FAT
c. NTFS
d. EXT3
e. FAT32
14. Umumnya apabila kita memiliki RAM sebesar 128 MB, maka alokasi minimal yang direkomendasikan untuk partisi linux swap adalah …. jawaban:b
a. 0 MB
b. 64 MB
c. 128 MB
d. 256 MB
e. 512 MB
15. Untuk mengubah urut-urutan booting sebelum melakukan instalasi sistem operasi, kita harus melakukan setting pada …. jawaban:a
a. BIOS
b. Kernel
c. TCP/IP
d. Windows
e. IP address
16. Pembagian ruang dalam sebuah hardisk diistilahkan dengan …. jawaban:b
a. Divisi
b. Partisi
c. Kernel
d. File system
e. Sistem Operasi
17. Kemampuan sistem operasi untuk menjalankan berbagai perintah dalam waktu bersamaan disebut …. jawaban:d
a. Multi user
b. Pipelining
c. Threading
d. Multitasking
e. Management
18. Inti sebuah sistem operasi disebut …. jawaban:a
a. Core
b. Linux
c. Kernel
d. Compiler
e. Windows
19. Sistem yang bertugas mengatur semua perangkat lunak dan keras dalam sebuah komputer sehingga dapat digunakan oleh user disebut sebagai …. jawaban:a
a. Sistem Operasi
b. Sistem Komputer
c. Sistem Manajemen
d. Sistem Pengaturan
e. Sistem Operasional
20. Berapa kecepatan akses data pada access point yang memiliki standar kode IEEE 802.11g …. jawaban:c
a. 11Mb/s
b. 54Mb/s
c. 108Mb/s
d. 216Mb/s
e. 432Mb/s
21. Berapa kecepatan akses data pada access point yang memiliki standar kode IEEE 802.11b …. jawaban:a
a. 11Mb/s
b. 54Mb/s
c. 108Mb/s
d. 216Mb/s
e. 432Mb/s
22. Berapa frekuensi antena pada sebuah access point (WiFi)…. jawaban:a
a. 2.4Ghz
b. 3.1Ghz
c. 1.9Ghz
d. 5.2Ghz
e. 4.2Ghz
23. Teks perintah untuk melihat tabel routing pada Windows adalah …. jawaban:a
a. route –n
b. route –a
c. route PRINT
d. route –D
e. route -t
24. Teks perintah untuk memeriksa IP address yang kita miliki di Linux adalah …. jawaban:c
a. config
b. setconfig
c. read config
d. ipconfig
e. ifconfig
25. Teks perintah untuk memeriksa IP address yang kita miliki di Windows adalah … jawaban:b
a. config
b. setconfig
c. read config
d. ipconfig
e. ifconfig
26. Teks perintah untuk memeriksa apakah koneksi jaringan kita sudah terhubung ke depdiknas.org adalah …. jawaban:d
a. ls depdiknas.org
b. vi depdiknas.org
c. cp depdiknas.org
d. ping depdiknas.org
e. install depdiknas.org
27. Salah satu aplikasi proxy server di sistem operasi Linux adalah …. jawaban:a
a. Squid
b. Postfix
c. Squirrel
d. Apache
e. Postgres
28. Perangkat yang berfungsi mengatur pemilihan jalur terbaik untuk dilewati paket data dikenal sebagai …. jawaban:a
a. Switch
b. Router
c. Web server
d. Proxy server
e. Name server
29. Komputer yang bertugas menyimpan informasi halaman web yang pernah diakses sebelumnya adalah …. jawaban:c
a. Router
b. Web server
c. Proxy server
d. Name server
e. Database server
30. Perangkat yang berfungsi sebagai repeater dan sekaligus concentrator dalam sebuah jaringan komputer adalah …. jawaban:d
a. Hub/Switch
b. Server
c. Router
d. Kabel UTP
e. Connector
31. Antar muka yang bertugas menerjemahkan satuan informasi terkecil di layer fisik adalah …. jawaban:d
a. NIC/Lan Card
b. USB
c. RJ 45
d. Firewire
e. Kabel UTP
32. 192.168.0.10 merupakan contoh pemberian alamat pada sebuah komputer yang akan dihubungkan dalam sebuah jaringan. Angka-angka tersebut dikenal dengan …. jawaban:a
a. TCP/IP
b. Domain
c. Protokol
d. IP Address
e. Konfigurasi
33. Satuan informasi terkecil yang dikenal dalam komunikasi data adalah …. jawaban:a
a. Bit
b. Byte
c. Label
d. Packet
e. Segment
34. IP Address yang menunjukkan nomor jaringan (identitas segmen) disebut dengan … jawaban:c
a. Net ID
b. Host ID
c. IP Broadcast
d. IP Public
e. IP Private
35. Angka 32 bit yang digunakan untuk membedakan Net ID dan Host ID disebut … jawaban:a
a. Subnet Mask
b. Submask
c. IP Broadcast
d. IP Public
e. IP Private
36. Subnet mask yang digunakan jaringan kelas A adalah… jawaban: c
a. 255.255.255.0
b. 255.255.0.0
c. 255.0.0.0
d. 255.255.255.255
e. 10.0.0.1
37. Penulisan IP Address 11000000.10101000.00000001.00001000 dalam bentuk desimal ditulis sebagai berikut …. jawaban:a
a. 192.168.1.8
b. 192.158.1.8
c. 191.168.1.8
d. 190.168.1.8
e. 192.169.1.8
38. Penulisan IP Address 10.208.15.240 dalam bentuk binary ditulis sebagai berikut …. jawaban:c
a. 00001010.11010000.00001111.11111000
b. 00001010.11010000.00001111.11100000
c. 00001010.11010000.00001111.11110000
d. 00001010.11010000.00001111.11010000
e. 00001010.11010000.00001111.10110000
39. Tata cara atau peraturan yang disepakati secara internasional agar sebuah komputer bisa berkomunikasi dengan komputer lainnya disebut …. jawaban:b
a. Proxy
b. Protocol
c. Prosedur
d. Proposal
e. Program
40. Software utiliti yang bekerja pada komputer dan didesain untuk memberikan IP Address ke komputer disebut …. jawaban:d
a. DNS
b. Gateway
c. Protokol
d. DHCP
e. Ipconfig
41. Suatu sistem yang memungkinkan nama suatu host pada jaringan komputer atau internet ditranslasikan menjadi IP address disebut …. jawaban:a
a. DNS
b. Gateway
c. Protokol
d. DHCP
e. Ipconfig
42. Untuk membuat berbagi pakai koneksi internet (internet connection sharing), minimal komputer yang diperlukan sebanyak …. jawaban:b
a. 1
b. 2
c. 3
d. 4
e. 5
43. Dalam konfigurasi berbagi pakai koneksi internet (internet connection sharing), IP Address komputer client yang digunakan dimulai pada alamat … jawaban:b
a. 192.168.0.1
b. 192.168.0.2
c. 10.0.0.1
d. 127.0.0.1
e. 202.15.0.1
44. Dalam konfigurasi berbagi pakai koneksi internet (internet connection sharing), komputer yang tersambung dengan internet akan berfungsi sebagai … jawaban:b
a. client
b. server / gateway
c. dump
d. switch
e. router
45. Istilah ttl dalam perintah ping dimaksudkan … jawaban:b
a. Time to loose
b. Time to live
c. Time to leave
d. Time to lost
e. Time to lie
46. Perintah untuk mengetahui jalur / rute suatu domain komputer / website mengguna-kan pada system operasi Ms.Windows XP adalah ……… jawaban:d
a. ping
b. traceroute
c. tracert
d. ipconfig
e. ifconfig
47. Perintah untuk mengetahui jalur / rute suatu domain komputer / website mengguna-kan pada system Linux adalah ……… jawaban:e
a. ping
b. traceroute
c. tracert
d. ipconfig
e. ifconfig
48. Direktory yang dipergunakan untuk menyimpan file-file penting yang digunakan untuk pemeliharaan system operasi linux adalah ……… jawaban:d
a. /home
b. /ect
c. /tmp
d. /bin
e. /var
49. Untuk membuat direktori didalam system operasi linux digunakan perintah… jawaban:e
a. cat
b. cd
c. chmod
d. md
e. mkdir
50. Yang bukan merupakan perintah mengakhiri linux adalah… jawaban:e
a. Shutdown –h now
b. Halt
c. Shutdown –r now
d. Reebot
e. Quit
Jawab Pertanyaan dibawah ini:
1. Jelaskan apa yang di maksud dengan:
a. Router : sebuah alat jaringan komputer yang mengirimkan paket data melalui jaringan ke tujuannya atau dapat menghubungkan dua atau lebih jaringan komputer yang berbeda.
b. Switch/Hub : mengantarkan paket data dari sumber ke tujuan dalam jaringan komputer. akan tetapi masing-masing mempunyai kemampuan yang berbeda.
c. Modem : sejumlah komputer yang saling di hubungkan bersama di dalam satu area tertentu yang tidak begitu luas melalui media kabel.
d. Lan Card : untuk menghubungkan komputer dengan komputer lainnya, dengan menggunakan media kabel
e. IP Address : deretan angka biner antar 32 bit sampai 128 bit yang dipakai sebagai alamat identifikasi untuk tiap komputer host dalam jaringan internet.
2. Sebutkan program-program yang berjalan di atas Sistem Operasi Windows yang berlicensi gratis (free licensi)! Minimal 10
1. adobe reader 9.0
2. ATI catalyst driver
3. direct x
4. foxit reader 9.0
5. java rantime enviroment
6. net framework
7. open office
8. mozila firefox
9. WinRaR
10. 7 zeep
3. Sebutkan macam-macam distro linux yang anda ketahui! Minimal 10
lycoris, linare, lindows, debian/GNU-Linux, slackware, linux mandrake, turbo linux, knoppix, red hat linux, xandros
4. Sebutkan macam-macam virus yang belakangan ini menyerang sistem operasi Windows dan jelaskan dampak dari terkena virus tersebut!
-Torjan: memusnahkan file dan tidak dapat menduplikasi diri sendiri
-Worm: virus yang membuat jaringan komputer menjadi lambat dan sulit mengakses
-Spyware:virus yang melambatkan komputer dan memakan resources yang ada di komputer
-Kowai:menghidden file dan folder
-zottob:memungkinkan hacker untuk mengendalikan file tersebut
5. Sebutkan urut-urutan warna pada kabel lan untuk membuat sambungan Cross dan Straight!
Stright : White orange – orange - white green – blue - white blue - green – white brown - brown
Cross: White green – green - white orange – blue - white blue - orange – white brown - brown
Jumat, 05 September 2008
Membangun RT/RW-Net
Apa itu RT/RW-Net ?
Membangun RT/RW Net adalah suatu konsep dimana beberapa komputer dalam suatu perumahan atau blok dapat saling berhubungan dan dapat berbagi data serta informasi. Konsep lain dari RT/RW Net adalah memberdayakan pemakain internet dimana fasilitas internet tersedia selama 24 jam sehari selama sebulan dimana biaya yang akan dikeluarkan akan murah karena semua biaya pembangunan infrastruktur, operasional dan biaya langganan akan ditanggung bersama.
Konsep RT-RW-Net sebetulnya sama dengan konsep Warnet, pemilik warnet akan membeli atau menyewa pulsa atau bandwith dari penyedia internet / ISP (Internet Service Provider) misalkan Telkom, Indosat atau Indonet, lalu dijual kembali ke pelanggan yang datang menyewa komputer untuk bermain internet baik untuk membuka Email, Chating, Browsing, Main Game dll. Apakah RT/RW Net ini Murah ? Jawabanya adalah iya. Mari kita ambil contoh dengan menyewa komputer di Warnet dengan Rp.3.500 /jam. Asumsikan kita menyewa selama 4 jam perhari maka biaya yang akan dikeluarkan selama sebulan adalah Rp. 420.000. Bandingkan dengan RT/RW net ini dengan asumsi kita berlangganan Speedy untuk besaran bandwith 384Kb yang harganya Rp. 750.000 perbulan. Maka jika jumlah warga yang bergabung misalkan 10 orang maka sebulan warga hanya akan membayar kurang lebih 75.000. Biaya tersebut termasuk sangat murah karena pelanggan akan bebas menggunakan internet selama 24 jam sehari selama sebulan penuh.
Pengertian RT/RW-Net
RT/RW-Net adalah jaringan komputer swadaya masyarakat dalam ruang lingkup RT/RW melalui media kabel atau Wireless 2.4 Ghz dan Hotspot sebagai sarana komunikasi rakyat yang bebas dari undang-undang dan birokrasi pemerintah. Pemanfaatan RT/RW Net ini dapat dikembangkan sebagai forum komunikasi online yang efektif bagi warga untuk saling bertukar informasi, mengemukakan pendapat, melakukan polling ataupun pemilihan ketua RT/RW dan lain-lain yang bebas tanpa dibatasi waktu dan jarak melalui media e-Mail/Chatting/Web portal, disamping fungsi koneksi internet yang menjadi fasilitas utama. Bahkan fasilitas tersebut dapat dikembangkan hingga menjadi media telepon gratis dengan teknologi VoIP
Tujuan membangun RT/RW-Net
- Turut serta dalam pengembangan internet murah di masyarakat.- Membangun komunitas yang sadar akan kehadiran teknologi informasi dan internet.- Sharing informasi dilingkungan RT/RW sehingga masyarakat lebih peduli terhadap lingkungan disekitarnya.- Mempromosikan setiap kegiatan masyarakat RT/RW ke Internet sehingga komunitas tersebut dapat lebih di kenal dan bisa dijadikan sarana untuk melakukan bisnis internet.
Tujuan lain dari RT/RW Net ini adalah membuat semacam Intranet yang berisi berbagai macam informasi tentang kegiatan yang ada di lingkungan sekitar. Dengan tersambungnya rumah-rumah ke jaringan Internet secara terus-menerus dan tidak terputus, maka bisnis internet diharapkan akan semakin marak termasuk pemanfaatan internet untuk pembayaran tagihan telpon, listrik, pengecekan Saldo Bank , pemesanan tiket Pesawat dll.
FPRIVATE "TYPE=PICT;ALT="
Berapa investasi yang dibutuhkan ?
Untuk pendirian RT/RW Net ini, ada 2 biaya yang akan dikeluarkan yakni biaya investasi awal dan biaya iuran perbulan. Biaya investasi awal adalah biaya yang hanya dikeluarkan sekali yakni biaya untuk pembangunan infrastrukur. Sedangkan biaya iuran bulanan dan biaya operator adalah biaya yang akan dikeluarkan setiap bulan untuk membayar ke penyedia internet dimana besaranya akan tergantung dari besar bandwith atau kapasitas saluran yang akan disewa. Besaran biaya untuk iuran bulanan ini juga tergantung dari banyaknya pelanggan yang tergabung. Untuk koneksi Internet direncakan akan menggunakan jasa layanan Telkom yakni Speedy walau terkadang agak lambat untuk jam – jam tertentu.Yang termasuk biaya investasi awal adalah biaya untuk pembuatan Netwotk (jaraingan) antar RT/RW dan biaya penyediaan perlengkapan untuk pemakai/warga yang ingin bergabung. Yang termasuk biaya yang akan dikeluarkan oleh calon pelanggan untuk pemenuhan perlengkapan adalah pembelian Komputer/Notebook, Wireless Card dan Antena Penerima
Untuk memulai proyek RT/RW Net harus ada tempat yang akan dijadikan sebagai Central (server) RT/RW-Net yakni tempat untuk mengelola system jaringan atau tempat akan diletakanya server perangkat modem, Billing Server, Access Point dan Switch dan juga sebagai tempat untuk mendistribusikan koneksi internet keseluruh pelanggan /rumah setiap anggota.Untuk mendistribusikan koneksi internet keseluruh pelanggan maka ada dua cara yang umunya ditempuh yakni dengan menggunakan sistem kabel (UTP) dan sistem Wireless (Gelombang Radio). Dengan berbagai pertimbangan termasuk letak rumah para pelanggan yang tersebar maka sistem kabel tidak akan efisien jika harus menarik satu kabel kesetiap pelanggan/rumah karena jarak serta kontur tanah yang tidak rata. Dengan pertimbangan efesiensi dan efektifitas termasuk kemudahan maintenance maka kami usulkan untuk menggunakan system Wireless ketika akan mendistribusikan koneksi internet kesetiap rumah termasuk pembentukan sistem jaringan komputer atau Local Area Network (LAN).
Peralatan yang dibutuhkan (Calon Pelanggan)
Setiap warga yang ingin bergabung dalam komunitas RT/RW net ini maka peralatan yang dibutuhkan adalah :- PC Desktop/Notebook- Kartu Wireless ( untuk komputer/Notebook yang belum memilki Card Wireless/WiFi)- Antena Yagi atau Wajan Bolik
Semua biaya untuk perlengkapan adalah biaya yang dibutuhkan oleh warga jika ingin bergabung dengan RT/RW. Jenis PC yang cocok buat warga, tipe wirless card yang bagus dan berkualitas serta jenis antena penerima yang akan dipasang disetiap rumah.
Estimasi Biaya Pembangunan RT/RW-Net (Hardware & Tower/Antena)
Tempat yang menjadi server akan dibangun sebuah tower/antena dengan ketinggian sekitar 25 meter sehingga bisa menjangkau seluruh rumah di Blok A termasuk rumah yang ada di Blok D. Dari tower ini akan dipasang sebuah antena dan Access Point sehingga frekuensi radio atau sinyal dapat ditangkap oleh semua pelanggan. perkiraan kebutuhan dana untuk memenuhi kebutuhan pendirian RT/RW-Net adalah sbb :
style=”text-align: center; font-weight: bold; font-family: Arial;”>JenisPeralatan
style=”text-align: center; font-weight: bold; font-family: Arial;”>Harga
Keterangan
PCServer (OS Linux)
2.500.000,-
style=”font-size: 9pt; font-family: Arial;”>Pentium IV DualCore,512MB DDR2, 80GB HDD SATA,52x CD-ROM, VGA Integrated 128MB (shared),Audio,NIC onboard, 15 inch CRT Monitor
href=”http://www.billinghotspot.com” target=”_blank”>BillingWiFi (RT/RW-Net)
2.000.000,-
href=”http://www.mikrotik.com” target=”_blank”>RouterBoardRB 133
1.100.000,-
OSLevel 4
PowerOver Ethernet(PPOE)
100.000,-
OutdoorBox TI-BOX
135.000,-
15×25x10
Adaptor20 V 4.5 A
125.000,-
AntennaRubberduct 9DB
125.000,-
MiniPCIWLM 54G P23+ PIGTAIL
375.000,-
SwitchHub
120.000,-
5Port10/100
ConnectorRJ45
70.000,-
1Box
KonstruksiAntenna + Kabel Grounding +/- 35m
9.500.000,-
Triangle5 stick, 25 Meter (biasanya sudah termasuk biayapemasangan dan Intalasi)
style=”font-size: 10pt; font-family: Arial;”>Total BiayaKeseluruhan
16.150.000,-
Dari tabel diatas maka biaya untuk pembangunan RT/RW-Net adalah Rp. 16.150.000,- Biaya tersebut adalah biaya yang akan ditanggung bersama oleh warga yang ingin bergabung dengan RT/RW Net. Semakin banyak warga yang bergabung maka semakin murah biaya yang akan dikeluarkan untuk pembangunan ini
Jumat, 08 Agustus 2008
jenis jaringan
Untuk menyelenggarakan komunikasi berbagai macam vendor komputer diperlukan sebuah aturan baku yang standar dan disetejui berbagai fihak. Seperti halnya dua orang yang berlainan bangsa, maka untuk berkomunikasi memerlukan penerjemah/interpreter atau satu bahasa yang dimengerti kedua belah fihak. Dalam dunia komputer dan telekomunikasi interpreter identik dengan protokol. Untuk itu maka badan dunia yang menangani masalah standarisasi ISO (International Standardization Organization) membuat aturan baku yang dikenal dengan nama model referensi OSI (Open System Interconnection). Dengan demikian diharapkan semua vendor perangkat telekomunikasi haruslah berpedoman dengan model referensi ini dalam mengembangkan protokolnya.
Model referensi OSI terdiri dari 7 lapisan, mulai dari lapisan fisik sampai dengan aplikasi. Model referensi ini tidak hanya berguna untuk produk-produk LAN saja, tetapi dalam membangung jaringan Internet sekalipun sangat diperlukan. Hubungan antara model referensi OSI dengan protokol Internet bisa dilihat dalam Tabel 1.
Tabel 1. Hubungan referensi model OSI dengan protokol Internet
MODEL OSI
TCP/IP
PROTOKOL TCP/IP
NO.
LAPISAN
NAMA PROTOKOL
KEGUNAAN
7
Aplikasi
Aplikasi
DHCP (Dynamic Host Configuration Protocol)
Protokol untuk distribusi IP pada jaringan dengan jumlah IP yang terbatas
DNS (Domain Name Server)
Data base nama domain mesin dan nomer IP
FTP (File Transfer Protocol)
Protokol untuk transfer file
HTTP (HyperText Transfer Protocol)
Protokol untuk transfer file HTML dan Web
MIME (Multipurpose Internet Mail Extention)
Protokol untuk mengirim file binary dalam bentuk teks
NNTP (Networ News Transfer Protocol)
Protokol untuk menerima dan mengirim newsgroup
POP (Post Office Protocol)
Protokol untuk mengambil mail dari server
SMB (Server Message Block)
Protokol untuk transfer berbagai server file DOS dan Windows
6
Presentasi
SMTP (Simple Mail Transfer Protocol)
Protokol untuk pertukaran mail
SNMP (Simple Network Management Protocol)
Protokol untuk manejemen jaringan
Telnet
Protokol untuk akses dari jarak jauh
TFTP (Trivial FTP)
Protokol untuk transfer file
5
Sessi
NETBIOS (Network Basic Input Output System)
BIOS jaringan standar
RPC (Remote Procedure Call)
Prosedur pemanggilan jarak jauh
SOCKET
Input Output untuk network jenis BSD-UNIX
4
Transport
Transport
TCP (Transmission Control Protocol)
Protokol pertukaran data berorientasi (connection oriented)
UDP (User Datagram Protocol)
Protokol pertukaran data non-orientasi (connectionless)
3
Network
Internet
IP (Internet Protocol)
Protokol untuk menetapkan routing
RIP (Routing Information Protocol)
Protokol untuk memilih routing
ARP (Address Resolution Protocol)
Protokol untuk mendapatkan informasi hardware dari nomer IP
RARP (Reverse ARP)
Protokol untuk mendapatkan informasi nomer IP dari hardware
2
Datalink
LLC
Network Interface
PPP (Point to Point Protocol)
Protokol untuk point ke point
SLIP (Serial Line Internet Protocol)
Protokol dengan menggunakan sambungan serial
MAC
Ethernet, FDDI, ISDN, ATM
1
Fisik
Standarisasi masalah jaringan tidak hanya dilakukan oleh ISO saja, tetapi juga diselenggarakan oleh badan dunia lainnya seperti ITU (International Telecommunication Union), ANSI (American National Standard Institute), NCITS (National Committee for Information Technology Standardization), bahkan juga oleh lembaga asosiasi profesi IEEE (Institute of Electrical and Electronics Engineers) dan ATM-Forum di Amerika. Pada prakteknya bahkan vendor-vendor produk LAN bahkan memakai standar yang dihasilkan IEEE. Kita bisa lihat misalnya badan pekerja yang dibentuk oleh IEEE yang banyak membuat standarisasi peralatan telekomunikasi seperti yang tertera pada Tabel 2.
Tabel 2. Badan pekerja di IEEE
WORKING GROUP
BENTUK KEGIATAN
IEEE802.1
Standarisasi interface lapisan atas HILI (High Level Interface) dan Data Link termasuk
MAC (Medium Access Control) dan LLC (Logical Link Control)
IEEE802.2
Standarisasi lapisan LLC
IEEE802.3
Standarisasi lapisan MAC untuk CSMA/CD (10Base5, 10Base2, 10BaseT, dll.)
IEEE802.4
Standarisasi lapisan MAC untuk Token Bus
IEEE802.5
Standarisasi lapisan MAC untuk Token Ring
IEEE802.6
Standarisasi lapisan MAC untuk MAN-DQDB (Metropolitan Area Network-Distributed
Queue Dual Bus.)
IEEE802.7
Grup pendukung BTAG (Broadband Technical Advisory Group) pada LAN
IEEE802.8
Grup pendukung FOTAG (Fiber Optic Technical Advisory Group.)
IEEE802.9
Standarisasi ISDN (Integrated Services Digital Network) dan IS (Integrated Services ) LAN
IEEE802.10
Standarisasi masalah pengamanan jaringan (LAN Security.)
IEEE802.11
Standarisasi masalah wireless LAN dan CSMA/CD bersama IEEE802.3
IEEE802.12
Standarisasi masalah 100VG-AnyLAN
IEEE802.14
Standarisasi masalah protocol CATV
kembali ke atas
TOPOLOGI JARINGAN KOMPUTER
Topologi adalah suatu cara menghubungkan komputer yang satu dengan komputer lainnya sehingga membentuk jaringan. Cara yang saat ini banyak digunakan adalah bus, token-ring, star dan peer-to-peer network. Masing-masing topologi ini mempunyai ciri khas, dengan kelebihan dan kekurangannya sendiri.
